Led dimmer inbouw 0-150W | ECO-DIM.02
Direct leverbaar
- Voor alle afdekmateriaal
- inbouw
- 0-150W led
- 230V
- Gratis verzending vanaf €50
- Voor 16u besteld, vandaag verstuurd!
- Eerlijk advies van onze experts
- 30 dagen retourgarantie
Productbeschrijving
✓ 0-150W LED
✓ Geschikt voor alle A-merken afdekmateriaal
✓ Geschikt voor opbouw- & inbouwdozen
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN en MAX afstelling
✓ Bescherming tegen overbelasting & stoorsignalen
✓ Geruisloos dimmen
✓ Optimale ventilatie
✓ Geschikt voor wisselschakeling/hotelschakeling & kruisschakeling
✓ Geschikt voor 90% van alle dimbare led lampen
✓ Doorverbinding fasedraad mogelijk (dubbele L-poort)
✓ Vervangbare zekering
✓ Geleverd incl. extra zekering
✓ Geleverd incl. hulpstukken
✓ Druk/draaiknop
✓ Metalen dimmer as
✓ Soft start systeem
✓ Kleine inbouwdiepte
✓ Milieubewust

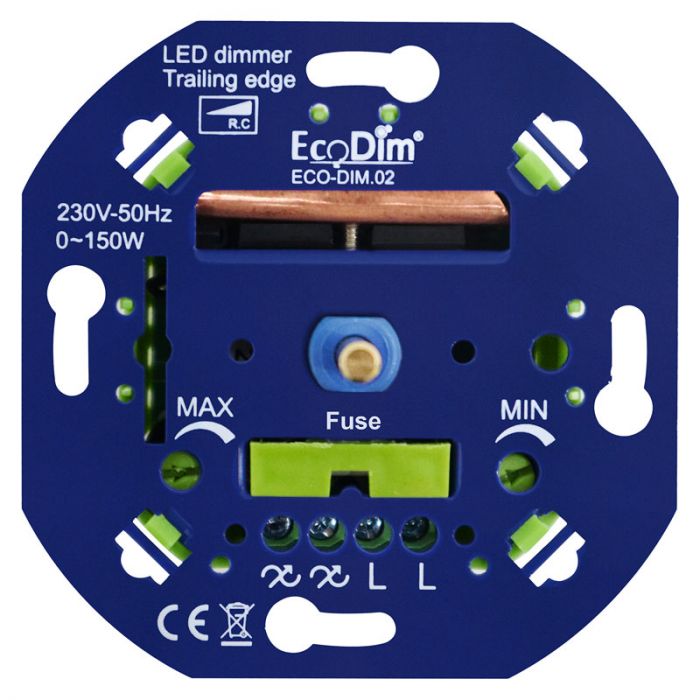

Led dimmer inbouw fase afsnijding (trailing edge): ECO-DIM.02
De EcoDim led dimmer fase afsnijding is uniek in zijn kwaliteit én betaalbaarheid. Bijzonder zijn het grote bereik (0-150W), de uitmuntende dimbaarheid (MIN én MAX afstelling), de lichtstabiliteit en alle merken afdekmateriaal in NL & BE passen op de inbouwelektronica.
Dankzij deze degelijke kwaliteit én de voordelige prijs is dit een echte bestseller in NL en BE. Maar liefst >90% van alle led lampen werken uitstekend met deze led inbouwdimmer. De dimmer wordt geleverd incl. duidelijke Nederlandse handleiding.
Geschikte (led) lampen
Deze led dimmer 230V is geschikt voor alle dimbare led lampen die werken op fase afsnijding (trailing edge).
Geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:
- IKEA
- Philips (m.u.v. Hue, WarmGlow en DimTone)
- Osram
- Megaman
- Sylvania
- Sencys (Praxis)
- Livarno Lux (Lidl)
- Ecobright
Niet geschikt:
- Pharox
- Calex E14, met gedraaid staafje of Gold serie
- Handson
Heb je led lampen van een ander merk en weet je niet of deze op fase afsnijding (of aansnijding) werken? Neem dan contact op met de leverancier van jouw led lampen. Indien deze het je niet kan vertellen, neem dan telefonisch of per mail contact met ons op. Uiteraard kun je ook testen of jouw led lampen op deze led dimmer werken. De dimmer kan niet kapot gaan indien jouw lampen toch op fase aansnijding blijken te werken. Goed om te weten: Zo'n 90% van alle led lampen in NL en BE werken op fase afsnijding. Hiermee heb je dus de juiste dimmer. Retourneren mag binnen 30 dagen, mits de dimmer en verpakking onbeschadigd zijn.
Deze ECO-DIM.02 led dimmer inbouw fase afsnijding is geschikt voor:
- Led lampen 230V dimbaar op fase afsnijding (max. 150W)
- Energie/Spaarlampen dimbaar (max. 400W)
- Halogeenlampen 230V dimbaar (max. 400W)
- Gloeilampen 230V dimbaar (max. 400W)
- Laagspanningslampen met dimbare elektronische/RC trafo input 230V (led max. 150W/halogeen max. 400W) (Heb je een gewikkelde/magnetische/RL led trafo? Ga dan voor de led dimmer fase aansnijding & afsnijding)
Niet geschikt voor gebruik i.c.m. kerntrafo's
Waarom deze led inbouwdimmer?
Geschikt voor 0-150W
De led dimmer heeft een groot bereik van maar liefst 0 tot 150W. Je kunt dus al één dimbare led lamp van 1W aansluiten!
Een minimum wattage van 0W betekent overigens niet altijd dat iedere led lamp tot 0% terug kan dimmen. De kwaliteit van dimmen is namelijk afhankelijk van zowel de led dimmer als de led lamp. De led dimmer dient een zo laag mogelijk aansluitvermogen (0W) en afstelmogelijkheden te hebben. Daarmee zit je met deze led dimmer dus goed. De led lamp dient over een kwalitatieve dimbare led driver (onderdeel in de led lamp) te beschikken. Is deze van hoge kwaliteit? Dan kan jouw led lamp met deze led dimmer helemaal tot 0W terug dimmen.
Is jouw totaalwattage hoger dan 150W? Verspreid de lampen dan over meerdere dimmers of ga voor het grote bereik van de Led dimmer 0-500W.
Geschikt voor alle merken afdekmateriaal
De ECO-DIM.02 is geschikt voor alle bekende merken afdekmateriaal (dimmerknop+raamwerk). De inbouwelektronica (groen/blauwe basiselement) van deze led dimmer is namelijk compatibel met alle bekende merken afdekmateriaal (incl. dimmerknop) in Nederland & België! Passend onder enkele en meervoudige afdekramen.
Geschikte merken afdekmateriaal:
- Berker by Hager
- Busch-Jaeger (m.u.v. 6540-7x)
- Gira
- JUNG
- Kopp
- Merten by Schneider 51xx en System M
- Niko (m.u.v. XXX-31003 en PR20)
- PEHA
Niet geschikt:
- Merten 57xx en D-Life
- Dimmerknop met D-vormig gat, zoals Wintop, Plieger, GAMMA Everest
- Dimmerknop met kliksysteem/klembevestiging, zoals Busch-Jaeger 6540-7 en Niko XXX-31003
De led dimmer wordt geleverd incl. 3 hulpstukjes. Voor Busch-Jaeger gebruik je het verdikkingsknopje en het ijzeren plaatje. Voor Niko heb je alleen het ijzeren plaatje nodig. Voor JUNG zijn speciale schroefjes mee geleverd om het afdekraam vast te schroeven. Dit staat tevens duidelijk omschreven in de installatiehandleiding.
Geschikt voor opbouwdozen & inbouwdozen
Het basiselement van deze dimmer past iedere normale opbouwdoos, zodat je er een opbouwdimmer van kunt maken. Check voor de zekerheid wel altijd de inbouwafmetingen (71x71x24,9mm).
Tevens kan deze led dimmer in iedere normale inbouwdoos met schroefgaten worden gemonteerd. Middels de schroefgaten in de grondplaat is de led dimmer met schroeven in een contactdoos met schroefgaten te bevestigen.
Optimale dimbaarheid & lichtstabiliteit
Je kunt de led dimmer handmatig op jouw aangesloten led lampen aanpassen. Zo kun je zelf de optimale dimbaarheid & lichtstabiliteit afstellen. Met de MIN potmeter regel je het minimale licht en de stabiliteit in de zachtste lichtstand. Met de MAX potmeter stel je de maximale lichtopbrengst in de hoogste stand in.
Bescherming tegen overbelasting & stoorsignalen
De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf. We attenderen je er wel op dat led hier altijd erg gevoelig voor blijft, waardoor schommelingen niet in alle gevallen 100% te voorkomen zijn. Daarnaast biedt de (vervangbare) zekering bescherming tegen overbelasting van de dimmer, zoals een te hoog aangesloten wattage.
Geruisloos dimmen
Dankzij de hoge kwaliteit van deze elektronische led dimmer fase afsnijding kunnen alle led lampen (werkend op fase afsnijding) geruisloos gedimd worden. Geen zoemende dimmer of led lampen dus!
Optimale ventilatie
De (geringe) warmte die in de led dimmer ontstaat, wordt optimaal afgevoerd middels de ventilatiegaten aan de achterkant van de led dimmer.
Geschikt voor hotelschakeling/wisselschakeling
Het is mogelijk om deze led dimmer 230V fase afsnijding te gebruiken voor wisselschakeling, ook wel hotelschakeling genoemd. Hiermee kun je met een tweede schakelaar dezelfde lampengroep bedienen. Het is raadzaam om dit altijd met slechts één dimmer te doen en aan het andere punt een schakelaar te installeren. De hotelschakeling/wisselschakeling met twee dimmers werkt niet optimaal. Ook geschikt voor kruisschakeling (1 led dimmer + 1 kruisschakelaar + 1 normale aan/uit schakelaar).
Doorverbinding fasedraad mogelijk
Heb je momenteel een doorverbinding van jouw fasedraad (vaak bruin)? Of wil je dat graag realiseren? Bijv. de fasedraad van de led dimmer doorverbinden naar een naastgelegen stopcontact? Dan kan dat met deze led dimmer dankzij de dubbele L aansluiting. Uiteraard heeft deze doorverbinding geen consequenties voor de dimkwaliteit. Indien je geen doorverbinding wilt, maakt het niet uit in welke L je de fasedraad plaatst.
Vervangbare zekering
Mocht in de groep kortsluiting ontstaan, dan hoef je bij deze led dimmer alleen de zekering te vervangen. Wij leveren een extra zekering (in het zekeringkastje) met de dimmer mee. Dit kastje is er eenvoudig uit te halen. De zekeringen zijn VDE gekeurd en dienen alleen vervangen te worden door exact hetzelfde type (F1H250V).
Updates model vanaf 2021
Metalen dimmer as
De ECO-DIM.02 heeft in feb. 2021 een update gehad waardoor de plastic dimmer as vervangen is door eentje van metaal, dit om de kwaliteit van de dimmer te waarborgen.
Soft start systeem
Update 2021 model: Het soft-start systeem zorgt ervoor dat de led lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Zo ontstaat er altijd een rustige opstart van de lampen en wordt een eventuele “flits” van 100% licht voorkomen.
Kleine inbouwdiepte
Een veelgehoord issue uit de markt is de ruimte in de inbouwdoos. Om meer ruimte te creëren zijn de (veelal ongebruikte) inbouwklemmen verwijderd, waardoor de inbouwdiepte van 32mm naar 24,9mm is verkleind. Dankzij deze kleine inbouwdiepte is het nog gebruiksvriendelijker om de ECO-DIM.02 in (zelfs krappe) inbouwdozen te installeren.
Milieubewust
Vaak werd gevraagd of de ECO-DIM.02 ook zonder afdekmateriaal geleverd kon worden, omdat men met vaste A-merken schakelmateriaal werkt en het meegeleverde afdekmateriaal werd weggegooid. Daarom wordt de verbeterde led dimmer zonder afdekmateriaal geleverd. Tevens is in het kader van milieuvriendelijkheid de verpakking volledig plasticvrij gemaakt.
Installatie
De installatiehandleiding voor deze led dimmer 230V vind je bij in de verpakking, of kun je downloaden bij onderstaande "Bijlage" of bovenstaand tabblad "Installatie".
Afmeting en Gewicht
- Buitenmaat van blauwe plaat: 71x71mm (met afgeronde hoeken)
- Past in inbouwdoos van min.: 50*50*24,9mm (lxbxd)
- Gewicht totale dimmer incl. afdekraam: 122g
- Gewicht inbouwelektronica: 84g
Hulp nodig?
Heb je toch nog vragen of advies nodig? Bel of mail ons gerust.
Onze specialisten staan je graag te woord!
LET OP:
- Geschikte merken dimbare led lampen met deze led dimmer fase afsnijding:
IKEA LEDARE & LUNNOM / Philips / Osram Parathom Advanced, Parathom Pro, Parathom Retrofit en Vintage 1906 / Megaman / Ecobright.
- Het kan voorkomen dat wanneer je de lampen uitschakelt op de max. dimstand en weer aanzet de lampjes afzonderlijk aangaan en dat de lichtstand kort automatisch van 100% naar de door jou ingestelde stand gaat. Het eerste heeft te maken met de dimbare drivers van de lamp. Het tweede met de led dimmer. Dit verschil per situatie.
Specificaties
EAN code |
8718868013903
|
---|---|
Merk |
EcoDim
|
Aansluitvermogen LED |
0-150W
|
Max. aansluitvermogen LED |
150W
|
Aansluiting |
2-draads
|
Dimtechniek |
Fase afsnijding (RC)
|
Input (volt) |
230V
|
Lengte (mm) |
71
|
Breedte (mm) |
71
|
Inbouwdiepte (mm) |
24,9
|
Kleur |
Blauw
|
RAL-kleur |
RAL5017
|
IP-waarde |
IP20
|
Keurmerken |
CE, RoHS, TÜV
|
Garantie |
2 jaar
|
Geleverd incl. |
Hulpstukken, Extra zekering
|
Installatie
De ECO-DIM.02 led dimmer fase afsnijding wordt geleverd excl. dimmerknop en afdekplaat, maar met hulpstukken en is hierdoor achter alle bekende merken afdekmateriaal te plaatsen.
De led dimmer wordt geleverd incl. 2 hulpstukken zodat deze ook geschikt is voor Niko en Busch-Jaeger afdekramen.
Busch-Jaeger: Gebruik het dopje en het plaatje
Niko: Gebruik alleen het plaatje
JUNG: Gebruik de schroefjes
Ander merk afdekraam? Geen hulpstukken nodig.
Dikte van de as: 4mm
Dikte van de as met meegeleverd verdikkingsdopje: 6mm
Klik hier voor de bijpassende dimmerknop en afdekplaat van ons eigen merk. Keuze uit wit en zwart.
Led lampen en traditionele lampen op Led dimmer 0-150W fase afsnijding (ECO-DIM.02)
Alle type lampen kunnen op de dimmer worden aangesloten. Echter, gebruik géén 2 verschillende type lampen (capacitief en resistieve belasting) op 1 dimmer. Dit betekent dus geen traditionele (halogeen/gloei/spaar) lampen en led lampen samen op één dimmer gebruiken. Dit kan schadelijk zijn voor de led dimmer.
