Z-Wave led dimmer module 250W | ECO-DIM.10 Z-Wave

Waardering:
10 / 10  -
(1)  review
|
Artikelnr.  Art.nr
42-100019
49,95
(incl. 21% btw)
Direct leverbaar
Direct leverbaar

Direct leverbaar

Je korting wordt verrekend in de winkelwagen

  • 5+ items

    47,45 per stuk

    voor € 47,45 per stuk

    bespaar 5%

  • 10+ items

    44,96 per stuk

    voor € 44,96 per stuk

    bespaar 10%

  • Meer items nodig? Vraag een offerte aan

  • Gratis verzending vanaf €50
  • Voor 16u besteld, vandaag verstuurd!
  • Eerlijk advies van onze experts
  • 30 dagen retourgarantie
Productbeschrijving

Z-Wave gecertificeerd
✓ Inbouw
✓ Geschikt voor alle Z-Wave domotica apps
✓ Spraakondersteuning (via Google Assistant of Amazon Alexa)
✓ Verbruiksmeter
✓ Tot 250W LED
✓ Geschikt voor alle merken pulsdrukkers
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN, MAX afstelling en Speed
✓ Bescherming tegen overbelasting, oververhitting & stoorsignalen
✓ Geschikt voor 90% van alle dimbare led lampen
✓ 2-draads & 3-draads aansluiting mogelijk (geen nuldraad of bypass vereist)
✓ Geschikt voor wissel/hotelschakeling met pulsdrukker of draadloze wandschakelaar
✓ Geruisloos dimmen
✓ Soft-start systeem

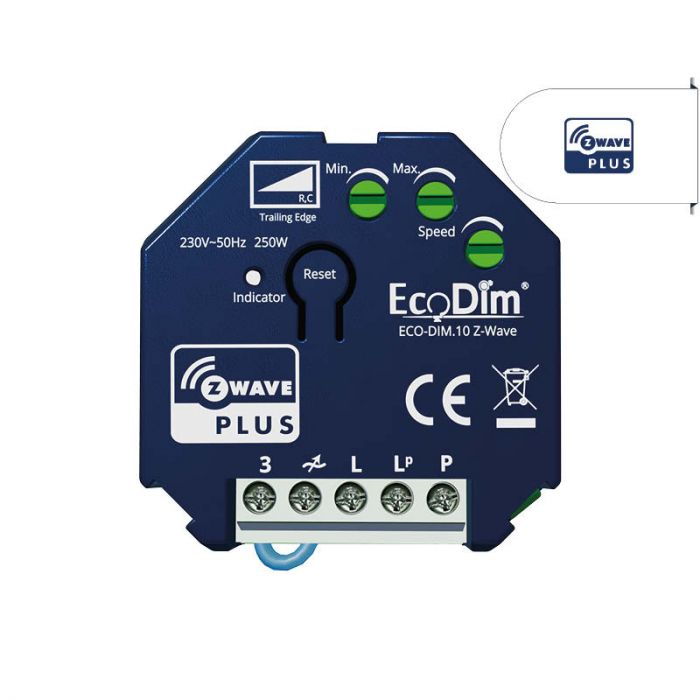

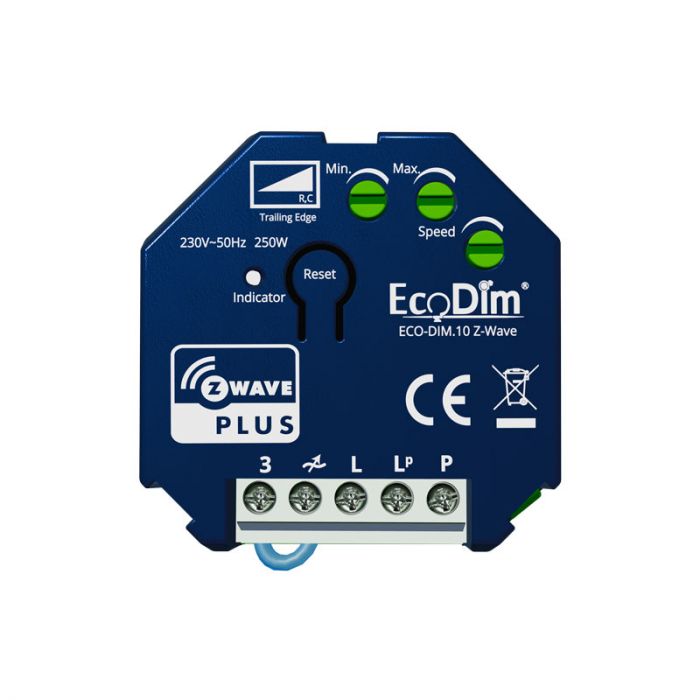

Z-Wave led dimmer module ECO-DIM.10

Heb je Z-Wave domotica in huis en wil je je “domme” led lampen smart aansturen? Of ben je gewoon op zoek naar een led dimmer module/pulsdimmer? Dan is deze Z-Wave dimmer module wat voor jou! Deze Z-Wave dimmer module is namelijk zowel in je domoticasysteem als met een normale pulsschakelaar te bedienen. En heb je je hub/controller zoals Homey gekoppeld met Google Home/Assistant of Amazon Alexa? Dan kan je deze led dimmer ook nog eens spraak gestuurd bedienen.

Daarnaast beschikt deze digitale smart led dimmer over een verbruiksmeter, groot bereik (tot 250W led), uitmuntende dimbaarheid en lichtstabiliteit (MIN én MAX afstelling), kan je zelf de Speed (snelheid van dimmen) instellen en past de module in iedere normale inbouwdoos.

De dimmer kan zowel 2-draads als 3-draads (dus met nuldraad) aangesloten worden. Geschikt voor >90% van alle (normale/domme) dimbare led lampen. En geleverd incl. duidelijke Nederlandstalige handleiding.

Geschikte led lampen

Met deze slimme Z-Wave led dimmer kan je jouw “domme” led lampen toch slim bedienen. Je hoeft/dient dus géén slimme led lampen op deze led dimmer aan te sluiten, maar simpelweg normale/domme led lampen (werkend op fase afsnijding/trailing edge).

Geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:

  • IKEA (m.u.v. Tradfri)
  • Philips (m.u.v. Hue)
  • Osram
  • Megaman
  • Sylvania
  • Sencys (Praxis)
  • Livarno Lux (Lidl)
  • Ecobright

Niet geschikt:

  • Pharox
  • Calex E14, met gedraaid staafje of Gold serie
  • Handson
  • Slimme led lampen, zoals Hue led lampen/Tradfri led lampen, etc.

Heb je led lampen van een ander merk en weet je niet of deze op fase afsnijding (of aansnijding) werken? Neem dan contact op met je leverancier van de led lampen. Indien deze het je niet kan vertellen, neem dan telefonisch of per mail contact met ons op. Uiteraard kan je altijd testen of je led lampen op deze smart dimmer werken. De dimmer kan niet kapot gaan wanneer je led lampen toch op aansnijding blijken te werken. Goed om te weten: Zo'n 90% van alle led lampen in NL en BE werken op fase afsnijding. Hiermee heb je dus de juiste dimmer. Retourneren mag binnen 30 dagen, mits de dimmer en verpakking onbeschadigd zijn.

Deze ECO-DIM.10 Z-Wave led dimmer inbouw module is geschikt voor:

  • Led lampen dimbaar op fase afsnijding/trailing edge/R,C (max. 200W, minimaal 2 stuks aansluiten)
  • Energie/Spaarlampen dimbaar (max. 300W)
  • Halogeenlampen 230V dimbaar (max. 300W)
  • Gloeilampen 230V dimbaar (max. 300W)
  • Laagspanningslampen met dimbare elektronische trafo, input 230V (max. 200W)

(lampen op een gewikkelde/magnetische/RL trafo zijn dus niet geschikt)

Niet geschikt voor gebruik i.c.m. kerntrafo's

Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer.

Waarom deze SMART led dimmer?

Z-Wave certified product

Deze Z-Wave dimmer module is een officieel gecertificeerd Z-Wave product. De smart led dimmer is voorzien van de nieuwste Z-Wave Plus chip en is geschikt voor alle Z-Wave domotica in de huidige markt. Updates van deze chip gaan automatisch “over the air”, dus hier hoef je zelf niets voor te doen.

Inbouw

De Z-Wave dimmer inbouw heeft een inbouwdiepte van slechts 19,8mm. Hiermee past de module in iedere normale inbouwdoos. Let erop dat wanneer je de dimmermodule onder een pulsschakelaar installeert, je tevens op de inbouwdiepte van de pulsschakelaar let. Dit is van belang om te weten of de totale set in een U40 of U50 inbouwdoos past.

Geschikt voor alle Z-Wave domotica/apps

De Z-Wave led dimmer is te gebruiken in combinatie met de meeste Z-Wave smarthome systemen. Hieronder een aantal app's en hub’s waarmee de ECO-DIM.10 Z-Wave te combineren is.

  • Google Home/Nest (via Z-Wave hub)
  • FIBARO
  • Homey
  • homee
  • Futurehome
  • WINK

Niet geschikt:

  • Apple HomeKit (wel te koppelen via Homey)

Spraakondersteuning (via Google Assistant of Amazon Alexa)

Jij: “Hey Google/Alexa, zet EcoDim aan.”
Google Assistant: “Oké, ik doe EcoDim aan.”
Alexa: “Oké.”

Jij: “Hey Google/Alexa, zet EcoDim op 5%.”
Google Assistant: “Oké, ik stel de helderheid van EcoDim in op 5%.”
Alexa: “Oké.”

In je app kan je de smart dimmer een naam naar keuze geven, bijv. “EcoDim” of “dimmer woonkamer”. Vervolgens kan je deze “naam” gebruiken in de communicatie naar de Google Assistant/Amazon Alexa speaker. Wanneer je deze “naam” gebruikt in de communicatie naar de speaker, zal de desbetreffende dimmer hierop reageren. Let op, je hebt dus wel een hub/controller en speaker nodig om de dimmer spraak gestuurd te kunnen bedienen.

Verbruiksmeter

In de app van je hub is zichtbaar hoe veel wattage de lampengroep op de led dimmer verbruikt. De app dient deze weergave uiteraard wel te ondersteunen.

Geschikt voor 0-250W led

De slimme led dimmer heeft een groot bereik tot maar liefst 250W LED. Dit betekent dat je zowel zeer lage vermogens als hoge totaalvermogens kan aansluiten. Probeer wel altijd minimaal 2 led lampen aan te sluiten, voor een optimaal dimresultaat.

Let er tevens op dat de dimkwaliteit altijd afhankelijk is van zowel de dimbare led lamp/driver en de led dimmer. De led dimmer dient afstelmogelijkheden te hebben. Daarmee zit je met deze dimmer dus goed. De led lamp dient over een kwalitatieve dimbare led driver (onderdeel in de led lamp) te beschikken. Is deze van hoge kwaliteit? Dan kan de led lamp met deze led dimmer helemaal tot 0 terug dimmen.

Geschikt voor alle A-merken pulsdrukkers

De dimmer module is passend onder ieder merk pulsdrukker. Let erop dat dit wel echt een pulsdrukker (met maakcontact) is, en geen aan/uitschakelaar. Het enige waar je verder op moet letten is de inbouwdiepte van de pulsdrukker, zodat je weet of het totaalplaatje (pulsdrukker + dimmer module 19.8mm) in jouw inbouwdoos past.

Geschikte merken pulsdrukkers:

Optimale dimbaarheid & lichtstabiliteit / MIN, MAX en Speed afstelling

Je kan de Z-Wave dimmer specifiek op jouw aangesloten led lampen afstellen. Met de MIN potmeter regel je het minimale licht en de stabiliteit in de laagste lichtstand. Met de MAX potmeter stel je de maximale lichtopbrengst en lichtstabiliteit in de hoogste stand in.

Met "Speed" regel je hoe snel de led lampen moeten dimmen, zodat je niet onnodig lang (of juist te kort) de pulsdrukker moet inhouden om de led lampen te dimmen. Dit kan op jouw tempo. Hoe je deze instellingen instelt, wordt duidelijk toegelicht in de meegeleverde installatiehandleiding.

Bescherming tegen overbelasting, oververhitting & stoorsignalen

De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Daarnaast beschikt de dimmer over bescherming tegen oververhitting. Tot slot beschermt de overload protection de dimmer tegen overbelasting. Dit houdt in dat wanneer er een te hoog vermogen op de dimmer is aangesloten, deze Z-Wave dimmer zichzelf automatisch uitschakelt en dus niet defect gaat.

Geschikt voor wissel/hotelschakeling met pulsdrukker of draadloze wandschakelaar

De Z-Wave dimmodule is geschikt voor een wisselschakeling en kruisschakeling met een bedrade pulsdrukker of met draadloze Z-Wave wandschakelaars.

Bij een wisselschakeling of kruisschakeling gebruik je op het éne punt deze dimmodule met een bedrade pulsdrukker of draadloze wandzender en op het andere punt alleen een pulsdrukker (maakcontact) of wandzender zonder module erachter. In het geval van de draadloze wisselschakeling, stel je dit in via de app van je Hub.

Geruisloos dimmen

Dankzij de hoge kwaliteit van deze elektronische smart dimmer kunnen alle led lampen (werkend op fase afsnijding/RC) geruisloos gedimd worden. Geen zoemende dimmer of led lampen dus!

Soft-start systeem

Het soft-start systeem zorgt ervoor dat de lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Let wel, indien je de lampen lager dan 10% had staan, zal de dimmer de led lampen (bij het opnieuw aanzetten) op 10% aan zetten. Je kan vervolgens handmatig de lampen weer iets verder terug dimmen. Dit is ter voorkoming dat de lampen niet genoeg voeding krijgen om aan te kunnen springen. Bij alles boven de 10% wordt exact dezelfde stand weer gebruikt bij het inschakelen.

Hulp nodig?

Heb je nog vragen over deze Z-Wave dimmer module? Bel of mail ons gerust.
Wij staan je graag te woord!

LET OP:
Het kan voorkomen dat wanneer je de lampen uitschakelt op de max. dimstand en weer aanzet de lampjes afzonderlijk aangaan en dat de lichtstand kort automatisch van 100% naar de door jou ingestelde stand gaat. Het eerste heeft te maken met de dimbare drivers van de lamp. Het tweede met de led dimmer. Dit verschilt per situatie.

Specificaties
EAN code
8719322372062
Merk
EcoDim
Aansluitvermogen LED
tot 250W
Max. aansluitvermogen LED
250W
Aansluiting
2-draads, 3-draads
Artikelnaam fabrikant
ECO-DIM.10 Z-Wave
Dimtechniek
Fase afsnijding (RC)
Frequentie
868 MHz
Input (volt)
230V
Lengte (mm)
45,1
Breedte (mm)
45,1
Inbouwdiepte (mm)
19,8
RAL-kleur
RAL5017
IP-waarde
IP20
Keurmerken
CE, RoHS, TÜV
Garantie
2 jaar
Installatie

De Z-Wave inbouw dimmermodule kan zowel met een 2-draads als 3-draads aansluiting geïnstalleerd worden.

2-draads aansluiting

Wanneer je de dimmer met een 2-draads aansluiting (fasedraad/vaak bruin en schakeldraad/vaak zwart) wilt installeren, dien je altijd gebruik te maken van de vooraf geïnstalleerde brug (blauwe draad). Deze laat je dus gewoon zitten zoals je deze hebt ontvangen.

Het schakeldraad plaats je in het 2e aansluitpunt (dus bij in het “golfje met pijltje” waar de blauwe draad ook deels in zit). De fasedraad gaat in aansluitpoort “L”.

De Lp en P gaan rechtstreeks naar de pulsdrukker.

3-draads aansluiting

Bij een 3-draads aansluiting (nuldraad/vaak blauw, fasedraad/vaak bruin en schakeldraad/vaak zwart) heb je de vooraf geïnstalleerde brug in de dimmer module niet nodig. Je kunt dus de blauwe bedrading in de dimmer module verwijderen.

De nuldraad (vaak blauw) gaat in het aansluitpunt van de “3”. De schakeldraad gaat in het “golfje met pijltje”. En de fasedraad gaat in het vakje van de “L”.

De Lp en P gaan rechtstreeks naar de pulsdrukker.

Installatie met Z-Wave domotica

Bekijk de handleiding voor de instructies m.b.t. koppelen aan je Z-Wave domotica.

Installatie met pulsschakelaar/ -drukker

De Z-Wave slimme module is te installeren met een pulsschakelaar.

Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.

Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje (2e poort van links). Wanneer je geen 3e draad (nuldraad) gebruikt, dan dien je het voorgeinstalleerde blauwe draad te laten zitten waardoor het schakeldraad samen met de voorgeintalleerde draad in de connector/aansluitpoort van het golfje met het pijltje komt te zitten.

Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kun je plaatsen in de connector/aansluitpoort LP en P. Daarna kun je deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en je de dimmermodule met deze schakelaar kunt bedienen.

Stap 4: Zet nu de spanning er weer op. Je kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer je dit hebt ingesteld en het goed werkt, dan kun je alles in de inbouwdoos plaatsen.

Installatie alleen via de app te bedienen

De Z-Wave slimme module is te installeren en alleen via de app te bedienen.

Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.

Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje (2e poort van links). Wanneer je geen 3e draad (nuldraad) gebruikt, dan dien je het voorgeinstalleerde blauwe draad te laten zitten waardoor het schakeldraad samen met de voorgeintalleerde draad in de connector/aansluitpoort van het golfje met het pijltje komt te zitten.

Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kun je plaatsen in de connector/aansluitpoort LP en P. Daarna kun je deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en je de dimmermodule met deze schakelaar kunt bedienen.

Stap 4: Zet nu de spanning er weer op. Je kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer je dit hebt ingesteld en het goed werkt, dan kun je alles in de inbouwdoos plaatsen.

Wanneer je nog vragen hebt over de installatie in wisselschakeling en/of kruisschakeling neem dan even contact met ons op.
