Juiste dimmer kiezen
Voordat je begint met het installeren van de led dimmer is het van belang dat je de juiste dimmer kiest. De dimmer moet namelijk passen bij de led lampen. Dit houdt in dat je bewust dient te kiezen voor een led dimmer fase aansnijding of een led dimmer fase afsnijding. Door de juiste dimmer te kiezen voorkom je zoemende of knipperende led lampen. Weet je niet welke led dimmer jouw led verlichting nodig heeft? Lees dan onze blog ‘Welke led dimmer heb ik nodig?'.
Wanneer je de juiste led dimmer hebt voor jouw led lampen kunt je hem installeren. Hieronder is het stappenplan weergegeven.

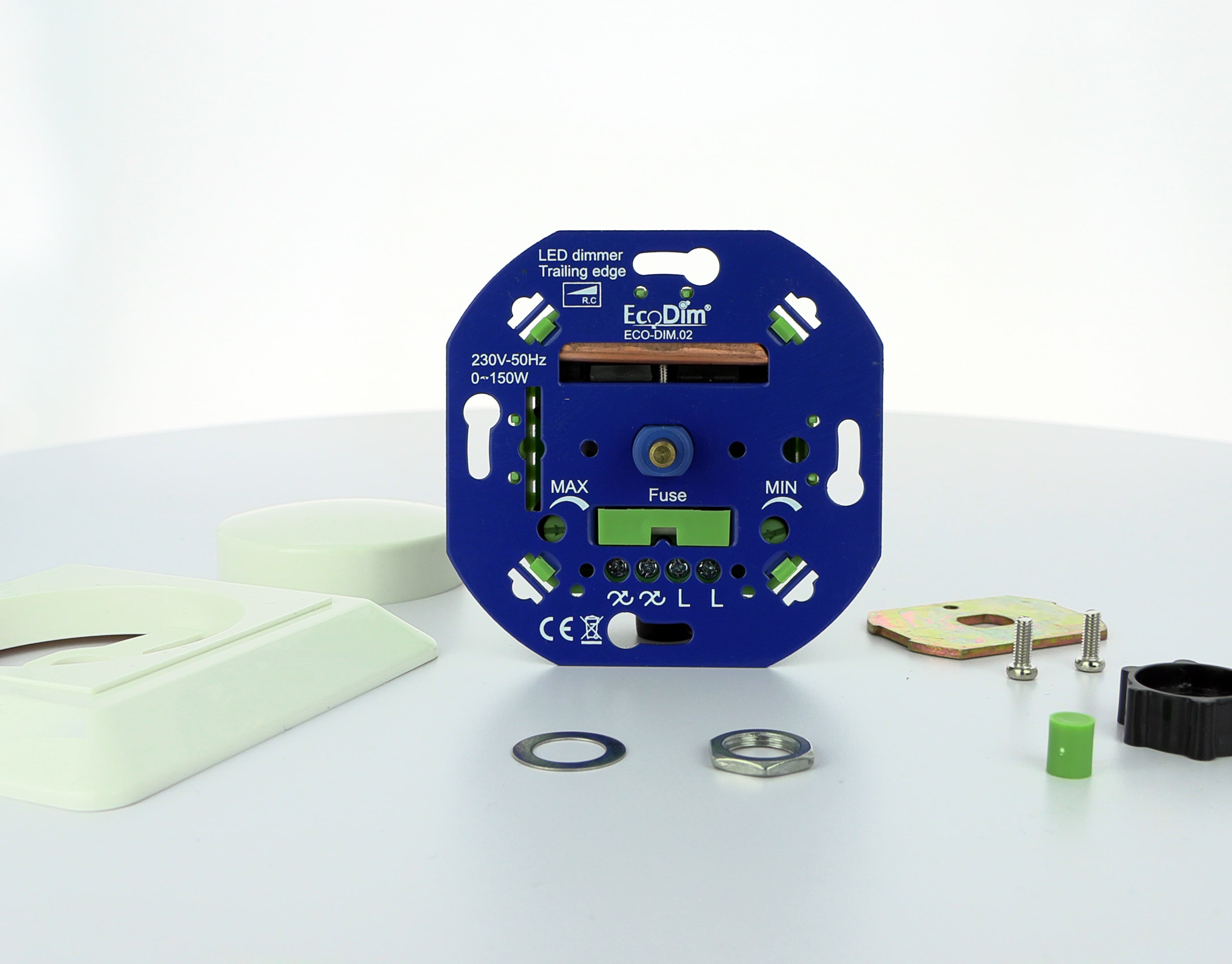

Stap 1: Schakel de elektriciteit uit, verwijder de dimmerknop en het afdekraam, haal de oude dimmer weg (bij vervangen van dimmer).
Zorg er altijd voor dat de elektriciteit is uitgeschakeld tijdens de installatie. Dit voorkomt dat je een elektrische schok krijgt tijdens het aansluiten.

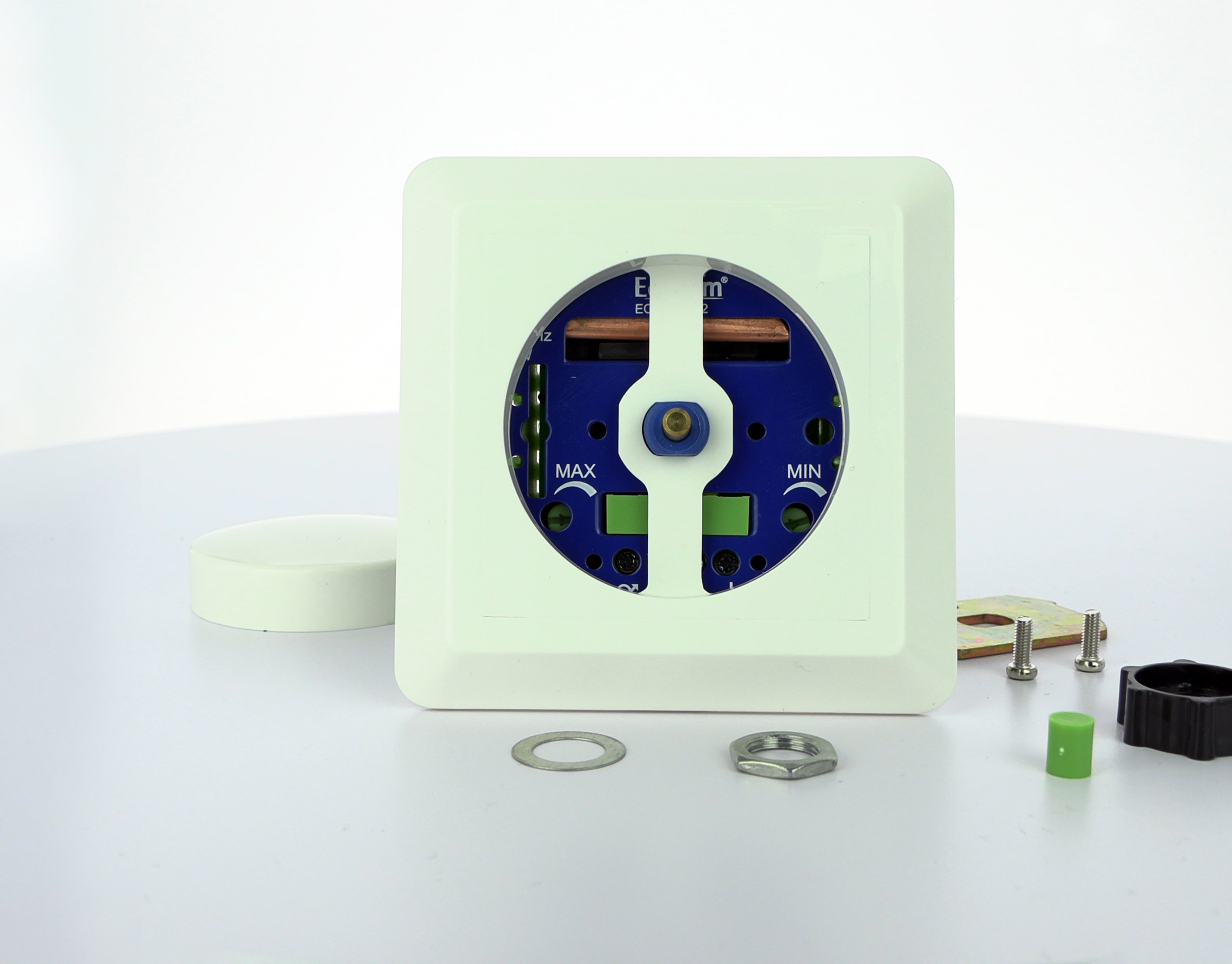

Wanneer je jouw huidige dimmer wilt vervanger zul je eerst de oude dimmer moeten verwijderen. Dit doet je door eerst de ronde draaiknop met twee vingers vast te pakken en van het afdekraam te trekken. De draaiknop kan een beetje klem zitten, maar je kunt er gerust aan trekken. Je hoeft niet bang te zijn dat deze afbreekt. Hier is geen gereedschap voor nodig.
Vervolgens draai je met je vingers of met een tang het moertje en ringetje los om het afdekraam van de dimmer te verwijderen. Je kunt nu de oude dimmer uit de inbouwdoos halen door de schroeven los te draaien en de draden los te maken van de dimmer.
Stap 2: Sluit de led dimmer aan volgens het ‘aansluitschema’.
Zorg dat de elektriciteit nog steeds uitgeschakeld is.

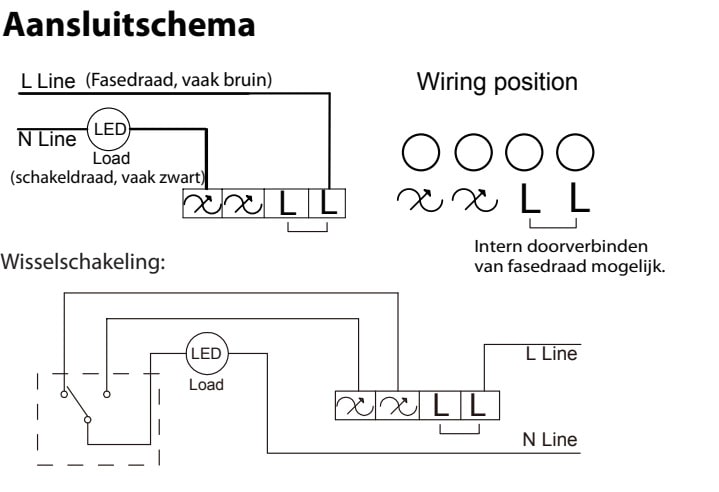

Normaliter heb je 2 draden om de led dimmer aan te sluiten: een stroomdraad en een schakeldraad. Plaats de stroomdraad (bruin) in de rechter L. De schakeldraad (zwart) plaats je in een van de twee vakjes met het golfje en het pijltje. Zet vervolgens de bedrading vast door de schroefjes vanuit de bovenkant van de dimmer aan te draaien. Bekijk het aansluitschema en de afbeeldingen voor meer duidelijkheid.
Let op: dit is het aansluitschema voor de ECO-DIM.02. Raadpleeg altijd de handleiding van je eigen dimmer voor het juiste aansluitschema.
Je kunt de led dimmer ook in wisselschakeling/hotelschakeling gebruiken. Wisselschakeling kun je gebruiken met 1 led dimmer en 1 aan/uitschakelaar. Bij een wisselschakeling plaats je de stroomdraad (bruin) in de rechter L. De 2 schakeldraden (zwart) plaats je in de twee vakjes met het golfje en het pijltje. Bekijk ook even het aansluitschema voor wisselschakeling.
Let op: dit is het aansluitschema voor de ECO-DIM.02. Raadpleeg altijd de handleiding van je eigen dimmer voor het juiste aansluitschema.
Wil je een wisselschakeling maken met meerdere dimmers? Kies dan voor de ECO-DIM.11 Multicontrol dimmer.
Heeft jouw bedrading een andere kleur?
- Schakeldraad: zwart = stroomdoorvoer vanaf dimmer naar het lichtpunt.
- Stroomdraad/Fasedraad: bruin (tegenwoordig) of groen (vroeger) = constante stroom.
- Nuldraad: blauw (tegenwoordig) of rood (vroeger) = stroomafvoer, niet op dimmer aansluiten.
- Aardedraad: geel + groen (tegenwoordig) of grijs (vroeger), niet op dimmer aansluiten.
Heb je 3 of 4 draden?
Je hebt altijd een stroomdraad (bruin/groen) en een schakeldraad (zwart). Het kan voorkomen dat er meer dan 2 draden uit de muur komen. Wanneer je 2 stroomdraden hebt kun je deze aansluiten in de 2 “L” vakjes. Ook is het mogelijk om de 2 stroomdraden aan elkaar te verbinden d.m.v. een lasklem. Bij 2 schakeldraden sluit je de draden aan in de 2 vakjes met het golfje en het pijltje. Heb je nog een andere kleur draad? Raadpleeg dan een installateur.
Stap 3: Installeer de led dimmer in de inbouwdoos.

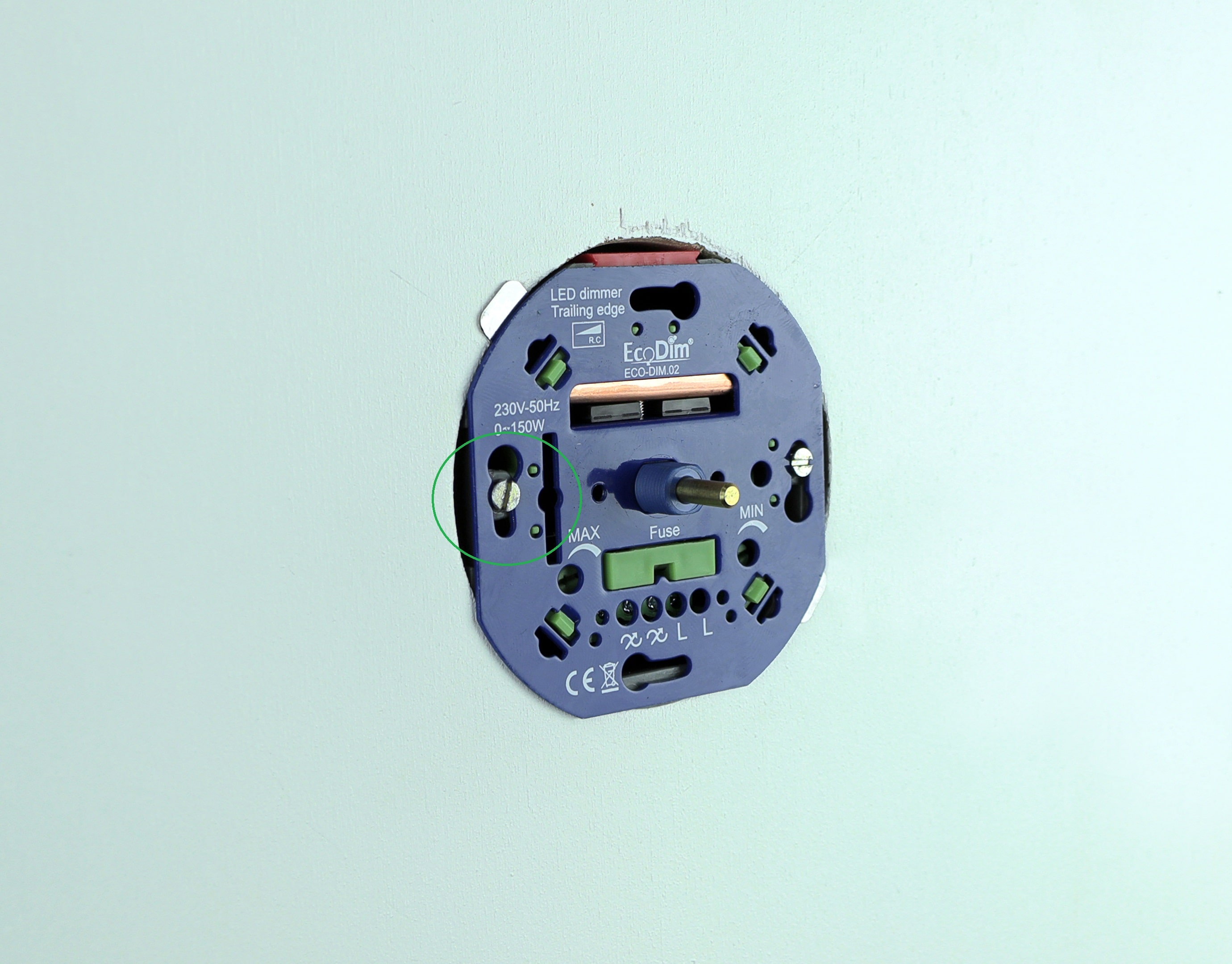

Nu de draden op de juiste manier vast zitten kan de dimmer in de inbouwdoos geïnstalleerd worden. Plaats de dimmer in de inbouwdoos. De dimmer kan nu met schroeven vastgezet worden (zie afbeelding hiernaast).
Stap 4: Stel de dimbaarheid juist af
De dimmer is nu geïnstalleerd. De dimmer moet nu juist afgesteld worden om de lichtstabiliteit tijdens het dimmen te optimaliseren. Je kunt de elektriciteit weer inschakelen.
Zet de lamp(en) nu aan. Dit doe je door de dimmer as in te drukken (draai/drukknopje boven Fuse).
Nu kun je de MIN en MAX meters instellen. Al onze led inbouw dimmers hebben een MIN afstelling. Enkele dimmers hebben ook een MAX afstelling, zoals de ECO-DIM.03 en de ECO-DIM.07 Zigbee Pro.

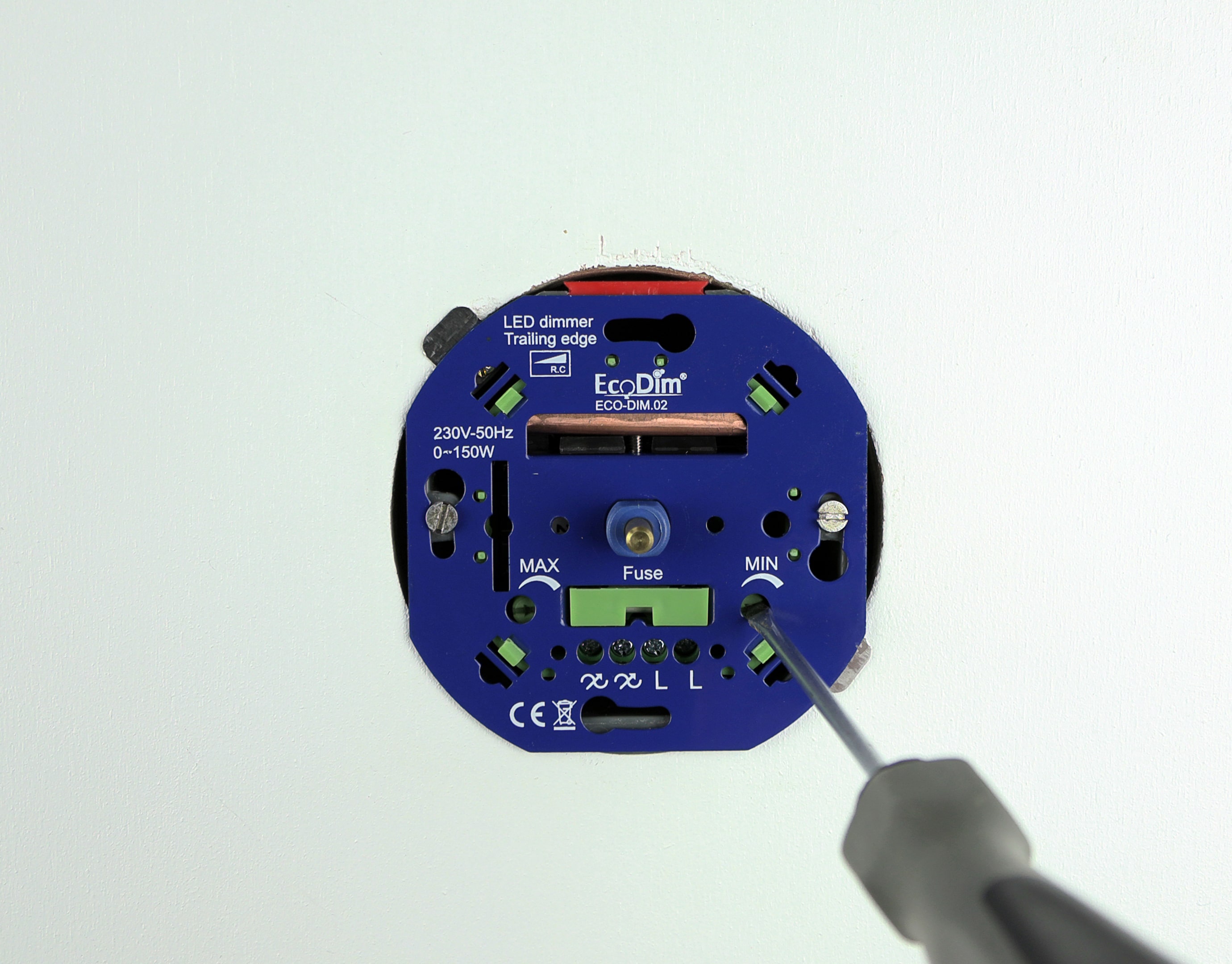

MIN instellen: Draai de dimmer as zo ver mogelijk naar links (minimale lichtoutput). Wanneer de lampen knipperen draai je de MIN potmeter langzaam naar rechts met een schroevendraaier totdat het licht stabiel is. Als het licht al stabiel is draai je de MIN potmeter langzaam naar links, tot net vóór het punt dat de lampen gaan knipperen. Dit verbetert de dimbaarheid van de ledlampen.

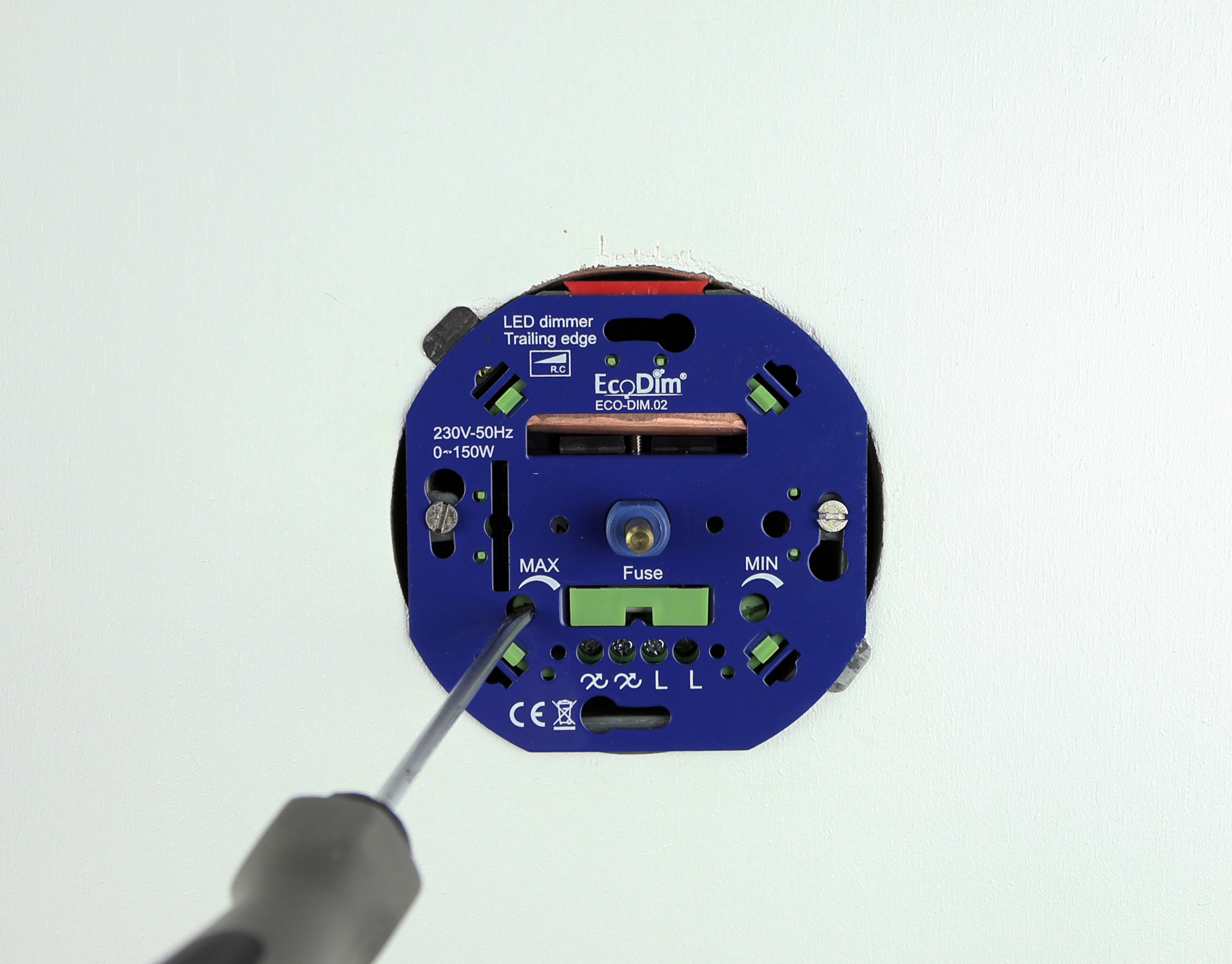

MAX instellen: Draai de dimmers as zo ver mogelijk naar rechts (maximale lichtoutput). Wanneer de lampen gaan knipperen draai je de MAX potmeter langzaam naar links met een schroevendraaier totdat het licht stabiel is. Als het licht al stabiel is draai je de MAX potmeter naar rechts voor de maximale lichtoutput van de led lampen.
De MIN en MAX afstelling zorgen ervoor dat je de optimale dimbaarheid en lichtstabiliteit van uw led lampen kunt instellen. Dit hoeft maar 1 keer afgesteld te worden, mits je dezelfde led lampen aangesloten houdt.
Geeft de verlichting een echt stroboscoopeffect? Dan heb je waarschijnlijk een led dimmer ‘fase afsnijding’ (R.L) geïnstalleerd op led lampen werkend met ‘fase aansnijding’ (R.C) of juist andersom. Kies altijd de led dimmer die geschikt is voor jouw led lampen. Lees hier meer over het kiezen van de juiste led dimmer.

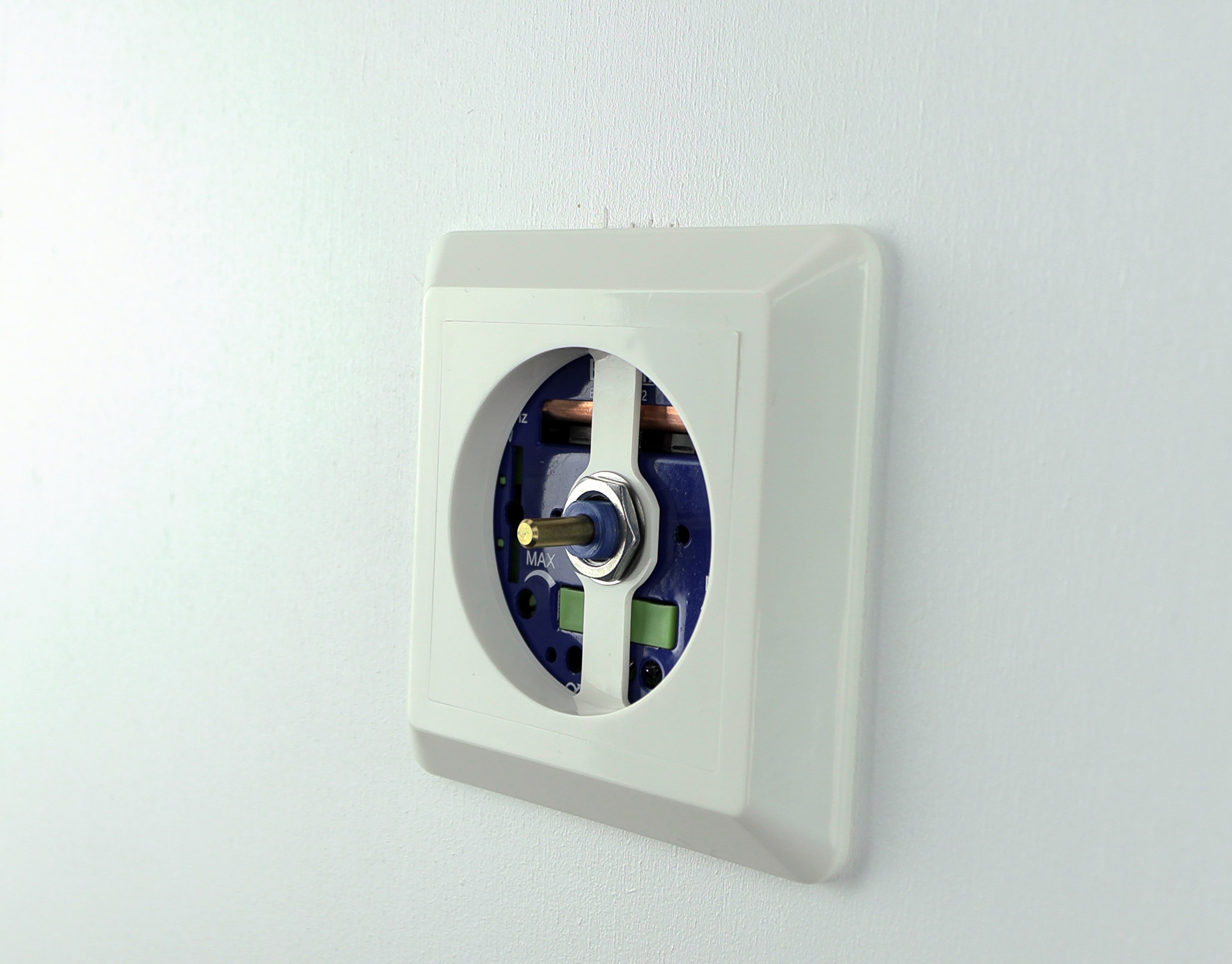

Stap 5: Plaats het afdekraam en de dimmerknop op de dimmer.

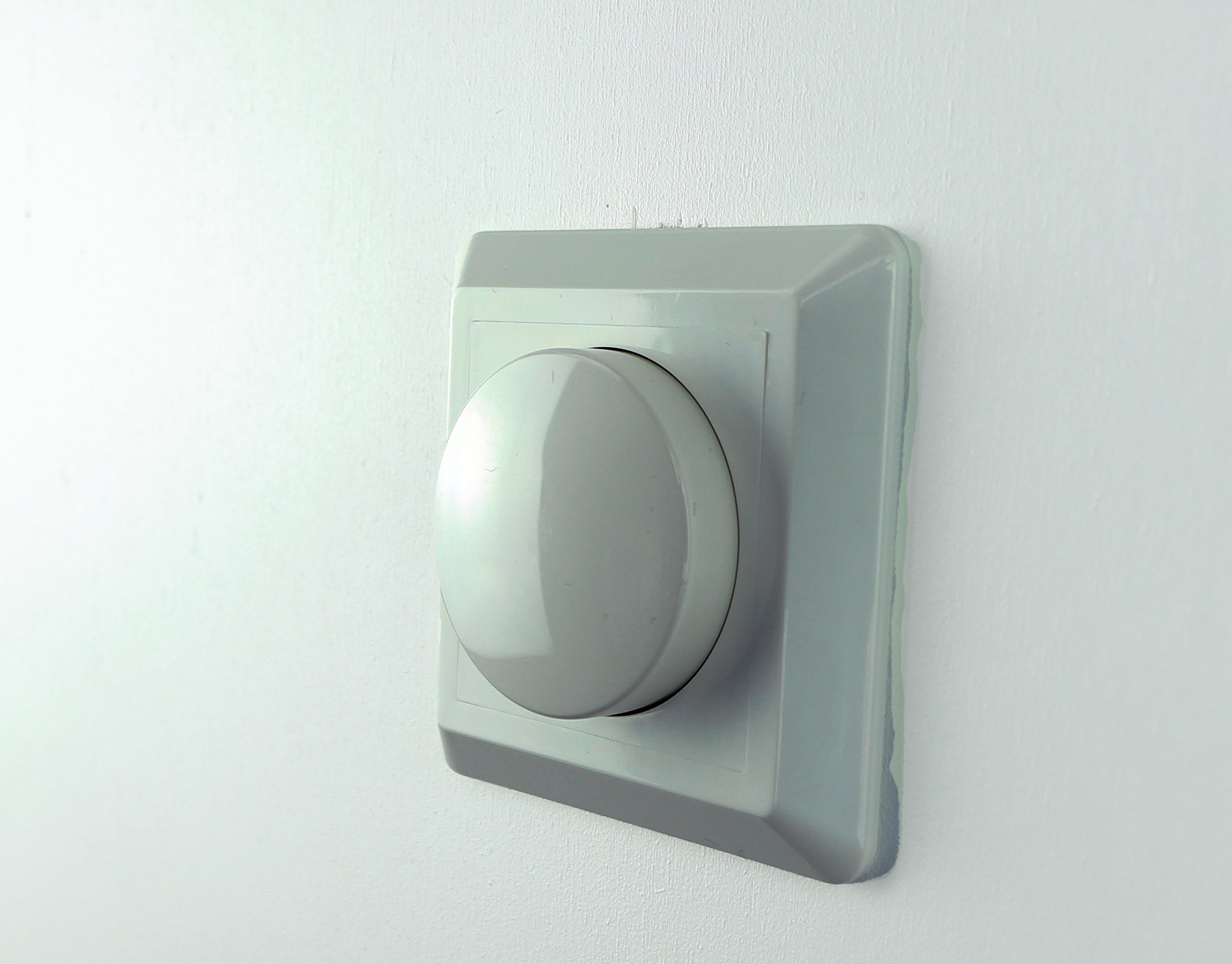

Je kunt nu het afdekmateriaal op de led dimmer monteren. Dit kan het meegeleverde afdekmateriaal (afdekraam en dimmerknop) zijn, maar je kunt ook je eigen afdekmateriaal gebruiken. Je kunt namelijk de meeste merken afdekmateriaal op onze led dimmers bevestigen.
Passende merken afdekmateriaal op onze led inbouwdimmer:
- Berker by Hager
- Busch-Jaeger
- Gira
- JUNG
- Merten by Schneider
- Niko
- PEHA

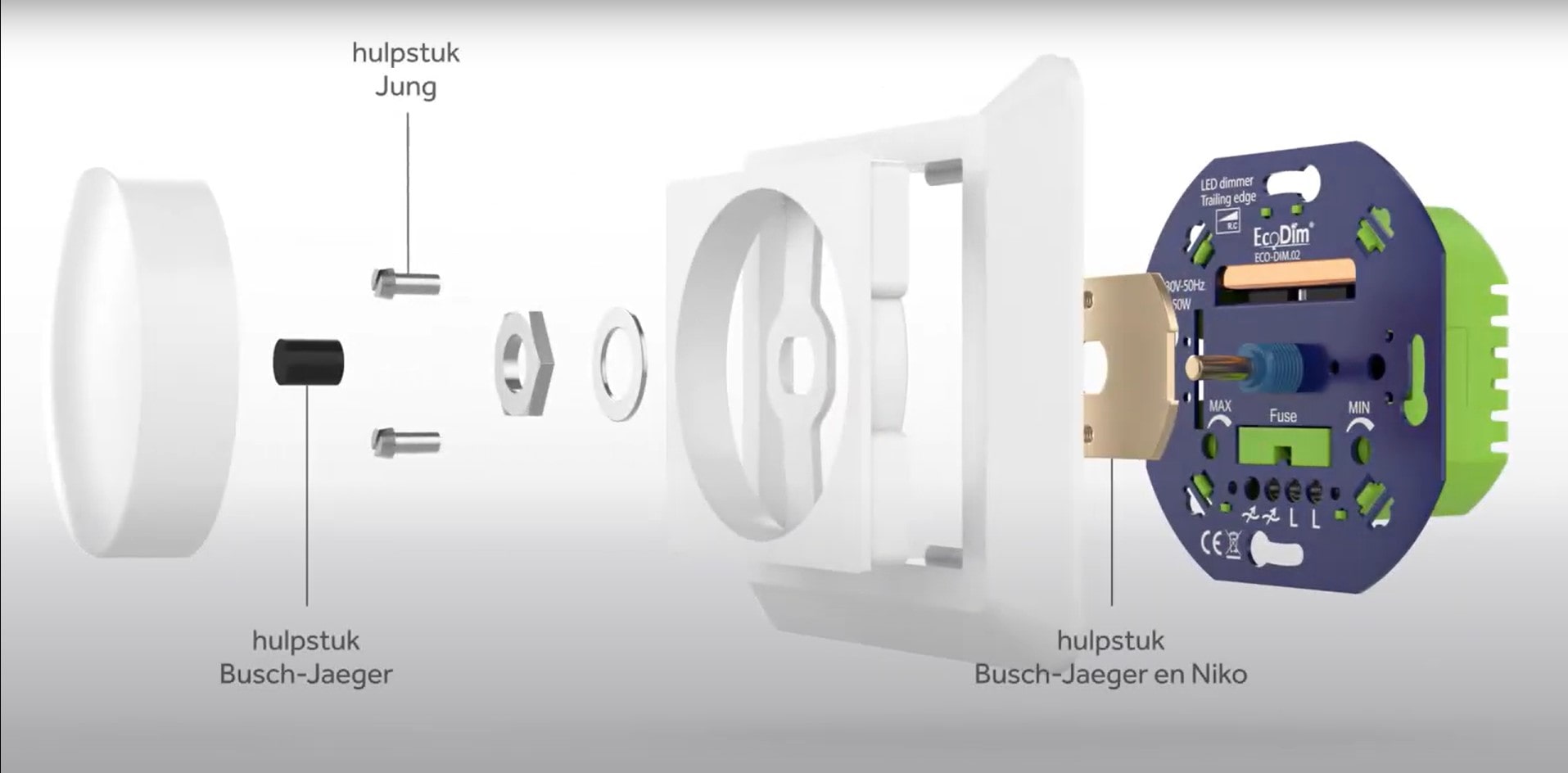

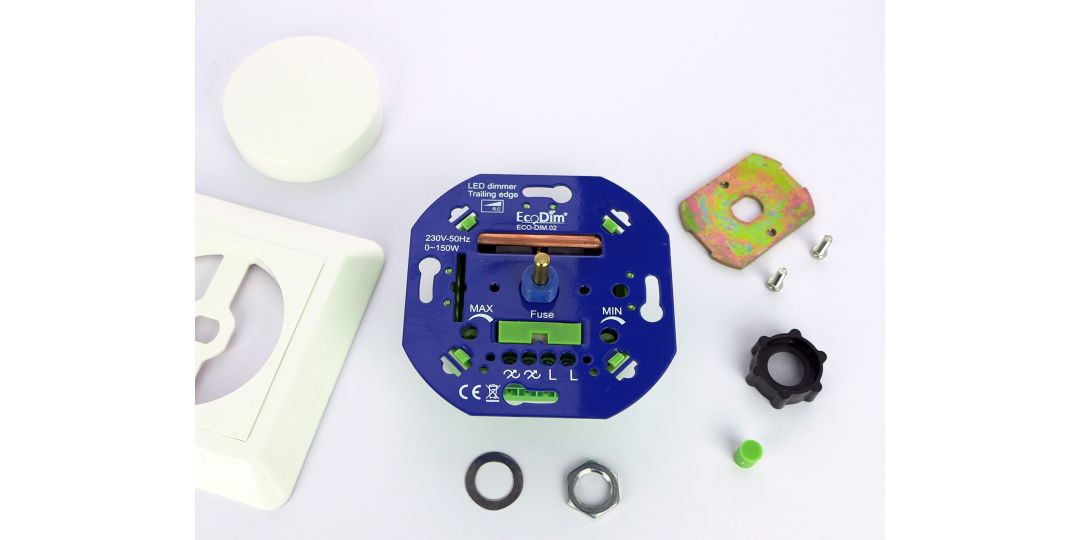

Onze led dimmers inbouw worden geleverd inclusief 3 hulpstukjes. Voor Busch-Jaeger gebruik je het verdikkingsknopje en het ijzeren plaatje. Voor Niko heb je alleen het ijzeren plaatje nodig. Voor JUNG heb je de 2 schroefjes nodig. Dit staat tevens duidelijk omschreven in de installatiehandleiding.
Stap 6: Geniet van jouw dimbare led sfeerverlichting!
Je bent klaar met het installeren, instellen en afdekken van je led dimmer. Heb je na het opvolgen van bovenstaande stappen nog vragen of opmerkingen? Neem dan gerust contact met ons op.
Kom je er nog niet helemaal uit? Bekijk dan onderstaande video!
